Der einfache Einstieg in die Welt der AVRs (11)

Keine Angst vor Mikrokontrollern!
Der einfache Einstieg in die Welt der AVRs (11)
Roland Walter, DL7UNO

Die aktuellen Qelltexte und Compilate zu den Beiträgen

USB-Adapter
Ergänzungen, Listings, Compilate, Platinen...
(Vorläufiger Inhalt der Seite, der komplette Artikel erscheint hier in einigen Monaten.)

Es hat nicht alles in den FUNKAMATEUR-Artikel gepaßt (FA 03/2003), was ich unterbringen wollte. Die zweite Variante des USB-Adapters, der mit dem FT232BM arbeitet, wird deshalb hier als Ergänzung vorgestellt. Die Variante mit dem FT232BM ist SMD-basiert, während die FT232AM-Variante konventionell bestückt ist (Ausnahme: Der USB-Controller selbst).
Außerdem können hier die Platinenlayouts u.s.w. heruntergeladen werden.
Wichtig: Der (vorläufige) Inhalt dieser Seite ersetzt nicht das Lesen des Artikels, sondern ist nur eine Ergänzung und ein Support dafür.

So sieht der USB-Adapter aus - die Fotos geben ziemlich genau die tatsächliche Größe wieder. Die Platine ist einlagig und der USB-Controller wird auf die Kupferseite gelötet. Zum Anschließen des AVR-Experimentierboards wird wie auf diesem eine SIL-Buchsenleiste verwendet und die Verbindungen werden mit starrem Schaltdraht hergestellt. Bitte nicht vergessen, daß die Leitungen RxD und TxD bei der Verbindung mit dem AVR gekreuzt werden müssen.

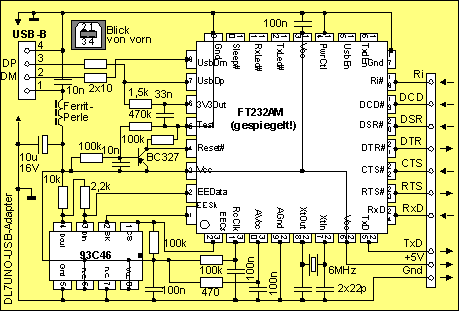

Schaltplan der Variante 1 mit dem FT232AM. Der Transistortyp ist übrigens recht unkritisch.

Und hier ist der selbe Schaltplan noch einmal, aber diesmal mit gespiegeltem USB-Controller. Das soll eigene Platinenentwürfe erleichtern, wenn wie bei mir der IC auf die Kupferseite (also gespiegelt) gelötet wird.
Die gespiegelte Schaltplan-Variante vermeidet, daß man sich in Gedanken ständig den Kopf verrenkt ;-)

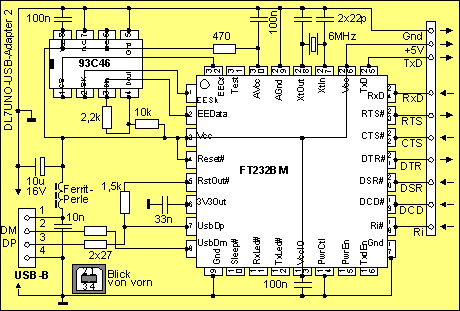

Das ist der Schaltplan der Variante 2 mit dem USB-Controller FT232BM. Der FT232BM ist die zweite Generation des FT232AM und benötigt nicht nur weniger externe Bauelemente, sondern wurde auch in der Funktionalität erweitert. Außerdem ist das Datasheet des FT232BM erheblich besser, umfangreicher und liefert mehr Hintergrundinformationen.
Bitte vorm Aufbau das Datasheet lesen, insbesondere, was die Anforderungen an den EEPROM anbelangt.

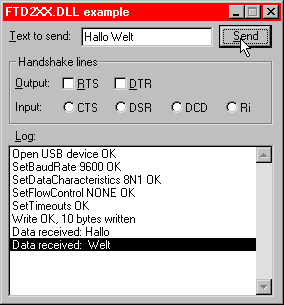

Screen-Snapshot meines Beispielprogramms für den Direkt-Treiber (direkt: es wird nicht mit virtueller serieller Schnittstelle gearbeitet).
Es ist ein AVR angeschlossen, dessen Programm lediglich Zeichen über die UART empfängt und wieder als Echo zurückgibt (Echo). Achtung: Bei der Verbindung zum AVR muß RxD und TxD gekreuzt werden.
Alternativ kann man den Test auch nur mit dem USB-Controller durchführen, also ohne AVR. In diesem Fall verbindet man einfach die USB-Controller-Anschlüsse RxD und TxD miteinander. Die Funktion der Handshake-Leitungen kann man analog testen.
Download siehe unten.

Downloads:

Beispielprogramm mit PowerBasic-Sourcen (15KB - Update am 27.05.2003, dazu siehe auch www.powerbasic.com und www.powerbasic.de). Mit enthalten ist die vollständige Include-Datei für die Direkt-Treiber-DLL FTD2XX.DLL für PowerBasic.
UsbView (25KB) Ein Debug-Tool, das alle momentan angeschlossenen USB-Geräte anzeigt.
WinHelp-Doku zum Direkt-Treiber (74KB - Update am 27.05.2003) Dokumentation zum Direkt-Treiber für den FT232AM/FT232BM als Windows-Hilfedatei. Die Windows-Hilfedatei ist viel kleiner als die Original-PDF-Datei, obwohl sie mehr Informationen enthält. Außerdem ist sie auf dem Bildschirm erheblich besser lesbar.
Platine+Schaltbild USB-Adapter 1 (FT232AM) (40KB) Die Bilder sind im EMF-Format. Zum Betrachten und zum größenrichtigen Ausdrucken unter MS Windows 9x/ME/NT/2000/XP kann MetaView (18KB) verwendet werden.
Platine+Schaltbild USB-Adapter 2 (FT232BM) (24KB) Die Bilder sind im EMF-Format. Zum Betrachten und zum größenrichtigen Ausdrucken unter MS Windows 9x/ME/NT/2000/XP kann MetaView (18KB) verwendet werden.

Links:

Future Technology Devices Intl. Hersteller der USB-Controller FT232AM und FT232BM. Hier gibt es die Treiber und Datenblätter.
www.unitronic.de Deutscher Distributor von FTDI. Der FT232BM kostet hier etwa 6 Euro bei Bestellung der Mindestmenge von 5 Stück.
www.funkamateur.de Homepage der Zeitschrift FUNKAMATEUR

(Die Artikelserie wird fortgesetzt)
